Kết nối đường dây điện thoại

Phương thức kết nối sẽ khác nhau tùy thuộc vào đường dây điện thoại của bạn.

Nếu bạn kết nối trực tiếp máy in với đường dây điện thoại tường/Nếu bạn kết nối máy in với bộ tách xDSL:
- Kết nối cơ bản (Kết nối với đường dây điện thoại chung)
Nếu bạn kết nối máy in với đường dây khác chẳng hạn như một thiết bị xDSL:
- Kết nối các đường dây khác nhau

Nếu kết nối không chính xác, máy in sẽ không thể gửi/nhận fax. Kết nối máy in chính xác.

Quan trọng

Không kết nối song song thiết bị fax và/hoặc điện thoại (chỉ dành cho Hoa Kỳ và Canada).

Nếu kết nối song song hai thiết bị fax và/hoặc điện thoại trở lên, các vấn đề sau có thể xảy ra và máy in có thể không hoạt động chính xác.
- Nếu bạn nhấc ống nghe của điện thoại kết nối song song trong quá trình truyền hoặc nhận fax, hình ảnh fax có thể bị hỏng hoặc lỗi giao tiếp có thể xảy ra.
- Những dịch vụ như ID người gọi, v.v. có thể không vận hành chính xác trên điện thoại.
Sau khi hiểu rằng các vấn đề trên có thể xảy ra, nếu bạn không thể tránh kết nối song song, hãy đặt chế độ nhận thành Chế độ ưu tiên đt(Tel. priority mode). Bạn sẽ chỉ có thể nhận fax theo cách thủ công.

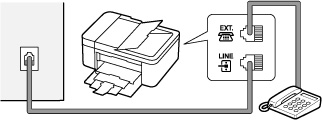

Kết nối cơ bản (Kết nối với đường dây điện thoại chung)

Đảm bảo rằng máy in đã tắt, kết nối một đầu của dây cáp điện thoại đi kèm với giắc đường điện thoại gần dấu "LINE" của máy in, rồi kết nối đầu kia với giắc đường điện thoại trên tường hoặc với giắc đường điện thoại của bộ tách xDSL.

Khi bạn kết nối điện thoại với máy in, hãy đảm bảo rằng máy in đã tắt, kết nối một đầu của cáp mô-đun với giắc thiết bị bên ngoài gần dấu "EXT." của máy in, rồi kết nối đầu kia với giắc đường điện thoại của điện thoại.

Quan trọng

Đảm bảo kết nối đường dây điện thoại trước khi bật máy in.

Nếu bạn kết nối đường dây điện thoại khi đã bật máy in, hãy tắt máy in và rút dây nguồn. Đợi 1 phút rồi kết nối đường dây điện thoại và cắm lại phích điện.

Lưu ý

Tham khảo phần Hình chiếu phía sau để tìm hiểu về vị trí của giắc đường điện thoại và giắc thiết bị bên ngoài.
Trước khi kết nối máy điện thoại hoặc máy trả lời, tháo nắp đầu nối điện thoại.
Đối với người dùng tại Vương quốc Anh:

Nếu đầu nối của thiết bị bên ngoài không thể kết nối với giắc trên máy in, bạn sẽ cần phải mua một bộ điều hợp B.T. để kết nối như sau:

Gắn bộ điều hợp B.T. với cáp mô-đun kết nối với thiết bị bên ngoài, rồi kết nối bộ điều hợp B.T. với giắc thiết bị bên ngoài.

Kết nối các đường dây khác nhau

Phần này giới thiệu cách kết nối các đường dây khác nhau.

Đây là các ví dụ và không thể đảm bảo phù hợp với mọi điều kiện kết nối. Để tìm hiểu chi tiết, tham khảo hướng dẫn sử dụng đi kèm thiết bị mạng (các thiết bị điều khiển như modem xDSL (Đường dây thuê bao số) hoặc bộ điều hợp đầu cuối) mà bạn đang kết nối với máy in này.

Lưu ý

xDSL là thuật ngữ chung cho công nghệ kết nối số tốc độ cao với đường dây điện thoại như ADSL/HDSL/SDSL/VDSL.

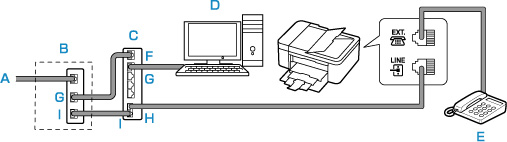

Kết nối với điện thoại internet
- A: Đường dây thuê bao số
- B: Modem xDSL (bộ tách có thể không được tích hợp trong modem)
- C: Bộ định tuyến băng rộng tương thích với điện thoại Internet
- D: Máy tính
- E: Điện thoại hoặc máy trả lời
- F: Cổng WAN (Mạng diện rộng)
- G: Cổng LAN (Mạng cục bộ)
- H: Cổng ĐIỆN THOẠI
- I: Cổng ĐƯỜNG DÂY
* Cấu hình và tên cổng có thể khác nhau tùy thuộc vào sản phẩm.

Lưu ý
- Khi kết nối với đường dây xDSL, chọn loại đường dây giống với loại bạn đang đăng ký trong Loại đường đ.thoại(Telephone line type).
  - Cài đặt loại đường dây điện thoại

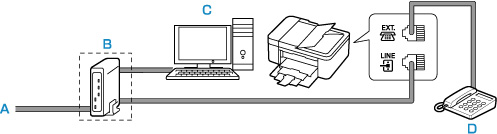

Kết nối với một thiết bị xDSL
- A: Đường dây thuê bao tương tự
- B: Modem xDSL (bộ tách có thể không được tích hợp trong modem)
- C: Máy tính
- D: Điện thoại hoặc máy trả lời
Quan trọng
- Khi bộ tách không được tích hợp trong modem xDSL, không tách đường dây điện thoại trước bộ tách (phía tường). Ngoài ra, không kết nối các bộ tách song song. Máy in không thể vận hành chính xác.
Lưu ý
- Khi kết nối với đường dây xDSL, chọn loại đường dây giống với loại bạn đang đăng ký trong Loại đường đ.thoại(Telephone line type).
  - Cài đặt loại đường dây điện thoại
Kết nối với đường dây ISDN

Để tìm hiểu chi tiết về kết nối và cài đặt ISDN (Mạng số tích hợp dịch vụ), tham khảo hướng dẫn sử dụng đi kèm với bộ điều hợp đầu cuối hoặc bộ định tuyến quay số của bạn.
